一
、概述

跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上

、用作變壓器和線路的短路

、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成

，靜觸頭安裝在絕緣支架兩端

，動觸頭安裝在熔絲管兩端

，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增強彈性輔助觸頭及滅弧罩

，用以分

，合負荷電流

。
跌落式熔斷器在正常運行時，熔絲管借助熔絲張緊后形成閉合位置

。當系統發生故障時

，故障電流時熔絲迅速熔斷，并形成電弧

，消弧管受電弧灼熱

，分解出大量的氣體，使館內形成很高壓力

，并沿管道形成縱吹

，電弧被迅速拉長而熄滅。熔絲熔斷后

，下部動觸頭失去張力二下翻

，鎖緊機械，釋放熔絲管

，熔絲管跌落

，形成明顯的開斷位置。當需要拉負荷時

，用絕緣桿拉開動觸頭

，此時主動、靜動觸頭仍然接觸

，繼續用絕緣桿拉動觸頭

，輔助觸頭也分離，在輔助觸頭之間產生電弧

，電弧在滅罩狹縫中被拉長

，同時滅弧罩產生氣體，在電流過零時

，將電弧熄滅

。

二、用途

戶外高壓熔斷器適用于35kv及以下電壓頻率50Hz電力系統中

，作輸電線路

、電力變壓器過載和短路保護，分合額定負荷電流只用

，機械壽命≥2000次

。

三、使用條件

1.適用于環境溫度上限40℃

，下限-30℃之內

。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不適用于下述場所
3.1有燃料或爆炸危險的場所。
3.2有劇烈震動或沖擊的場所

。
3.3有異電化學氣體作用及嚴重空氣污穢

，煙霧地區。

四
、結構簡介

熔斷器是由基座和消弧裝置兩大部分組成

，滅弧管下端裝有可能轉動的彈簧支架，始終使熔絲處于緊張狀態

，以保證滅弧管在合閘位置的自鎖

，線路與變壓器過載或短路中，熔絲熔斷

，熔絲迅速從滅弧管中抽出

，滅弧管設計為逐級排氣式解決在同一熔斷器上開斷大小電流的矛盾。

五

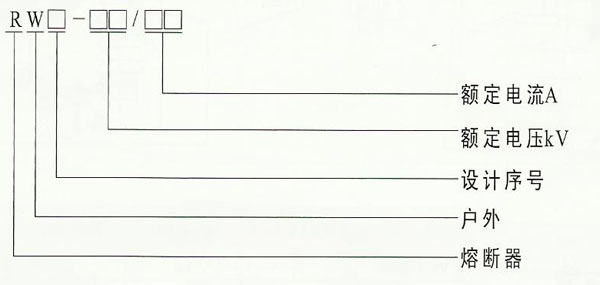

、型號說明

六
、主要技術參數

rw7

型號	額定電壓kv	額定電流A	斷流容量MVA		工頻干耐受電壓kvrms 1 min	工頻濕耐受電壓kvrms 1 min
型號	額定電壓kv	額定電流A	上限	下限	工頻干耐受電壓kvrms 1 min	工頻濕耐受電壓kvrms 1 min
RW7-10/100	10	100	100	30	42	34
RW7-10/200	10	200	200	30	42	34

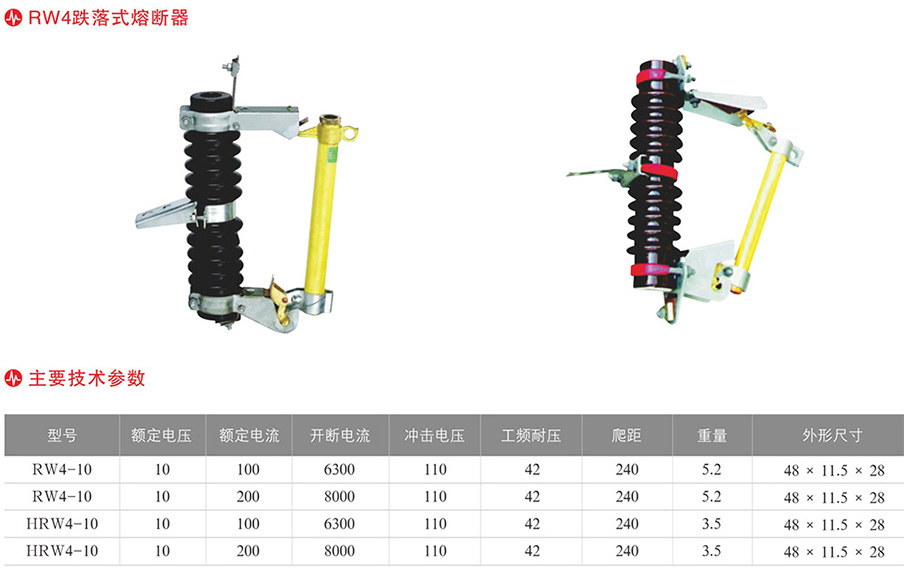

型號	額定電壓kv	額定電流A	開斷電流kA	沖擊電壓BIL	工頻耐壓kv	爬距mm	重量KG	包裝尺寸組裝cm
RW4	12	100	6.3	110	42	320	7	492711.5
RW4	12	200	12.5	110	42	320	7.5	492711.5

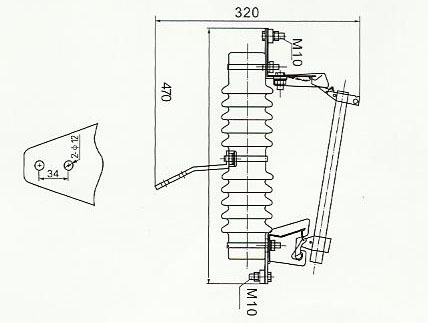

七、外形及安裝尺寸

編號No.	部件名稱	編號No.	部件名稱
1	背板	7	上觸頭
2	長螺桿	8	附屬鉤
3	安裝支架	9	操作環
4	瓷件（或陶瓷絕緣子）	10	熔絲管
5	接線座	11	套環接頭
6	上支座	12	下支座
